HÀNG KHÔNG CÓ SẴN CẦN PHẢI CHUYỂN KHOẢN TRƯỚC BÊN MÌNH SẼ TIẾN HÀNH LÀM VÀ CÂU CHO BẠN THÔNG TIN CHUYỂN KHOẢN SẼ ĐƯỢC GỬI ĐẾN BẠN KHI BẠN TIẾN HÀNH ĐẶT HÀNG HOÀN TẤT.

Hướng dẫn sử dụng bảng điều khiển kép vân tay + IC + NFC di động V1.2 1

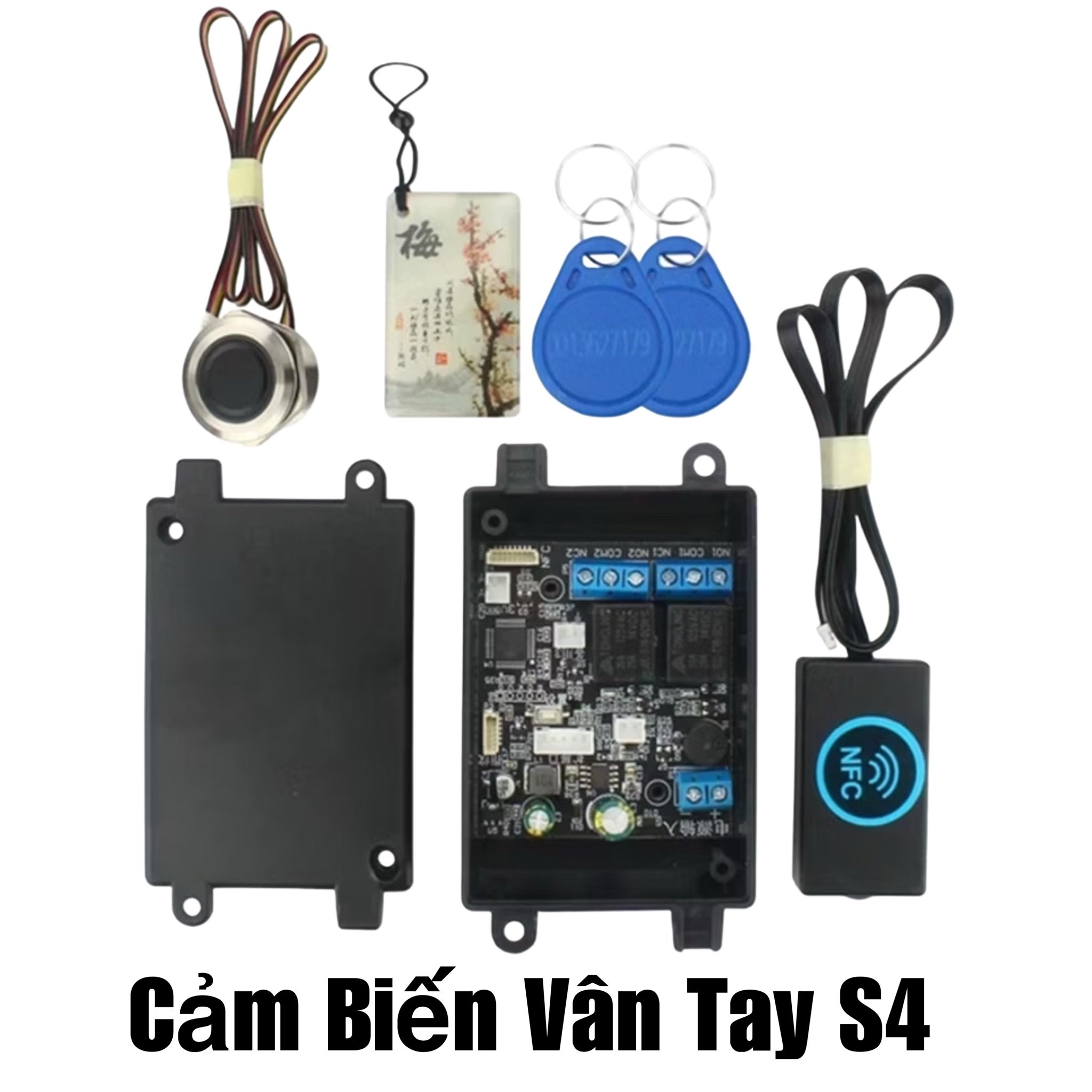

Tổng quan

1. Bảng điều khiển đầu vào điện áp rộng, DC10V - DC120V tương thích (+là dương, - là âm); Chiều dài, chiều rộng và độ dày của bảng điều khiển chính là 67,3 * 52 * 19,2mm. Hộp bảng điều khiển hỗ trợ có chiều dài, chiều rộng và chiều cao 82 * 57 * 34mm. Chiều dài, chiều rộng và độ dày của bảng ăng-ten là 45,5 * 22,3 * 6,5mm và hộp bảng ăng-ten hỗ trợ có chiều dài, chiều rộng và chiều cao 48 * 26 * 15mm

2. Mẫu vân tay thông thường có dung lượng tiêu chuẩn là 100 người dùng, trong khi mẫu kim loại cao cấp có dung lượng tiêu chuẩn là 300 người dùng.

3. Hỗ trợ mở khóa thẻ IC, mở khóa NFC trên điện thoại di động [điện thoại di động cần bật chức năng NFC] và mở khóa bằng vân tay.

4. Thông tin vân tay được ghi lại, thông tin thẻ IC, cài đặt thời gian chạy bộ, chế độ chuyển tiếp, v.v. sẽ không bị mất sau khi mất điện.

5. Giao diện sao lưu có thể được kết nối với rơle tùy chọn 3, được sạc riêng.

HƯỚNG DẪN SỬ DỤNG ẤN VÀO ĐÂY

HƯỚNG DẪN SỬ DỤNG

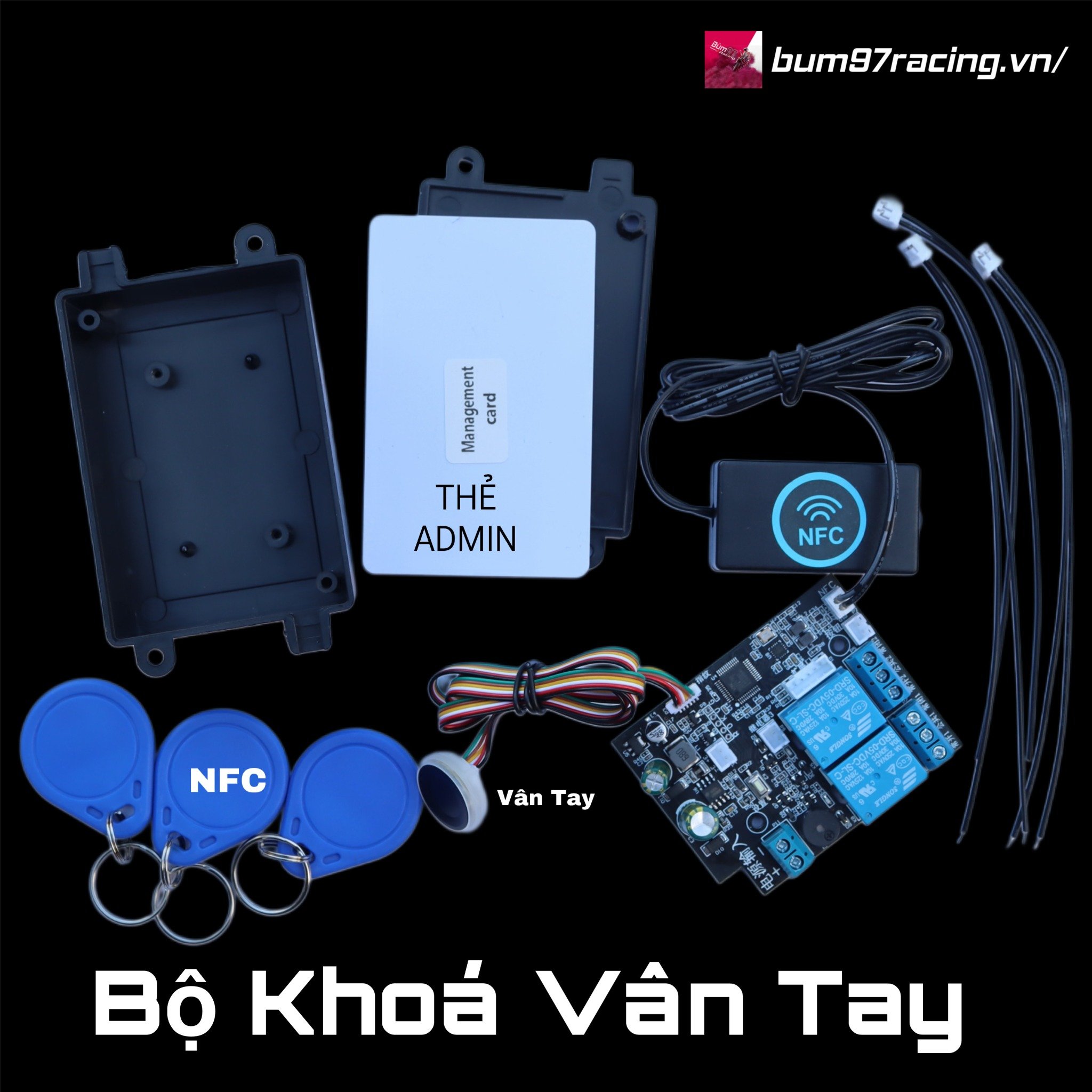

Bảng Điều Khiển Kép Vân Tay + IC + NFC Di Động

Phiên bản: V1.2

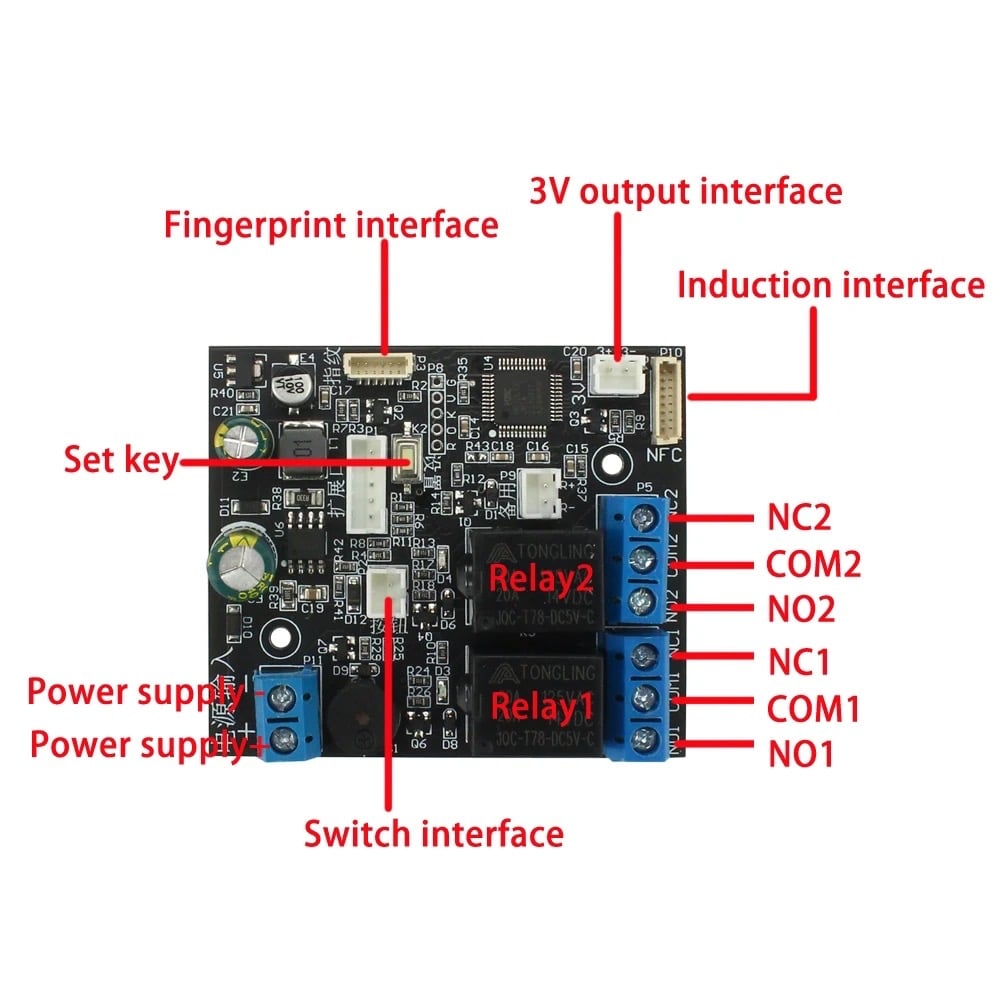

I. TỔNG QUAN SẢN PHẨM

1. Thông số kỹ thuật

• Điện áp hoạt động: DC 10V – 120V
  (+ là cực dương, – là cực âm)

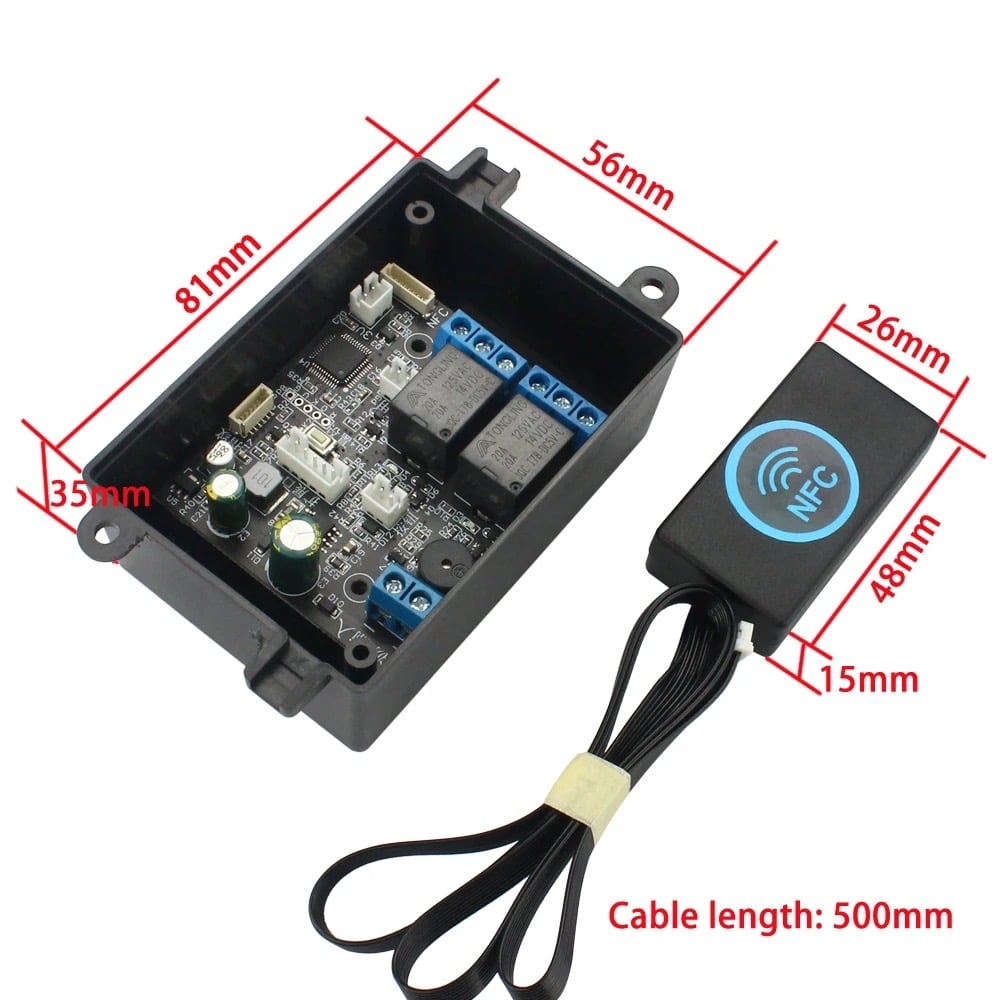

• Kích thước bo mạch chính: 67.3 × 52 × 19.2 mm

• Hộp bảo vệ bo mạch: 82 × 57 × 34 mm

• Kích thước anten: 45.5 × 22.3 × 6.5 mm

• Hộp anten: 48 × 26 × 15 mm

2. Dung lượng lưu trữ

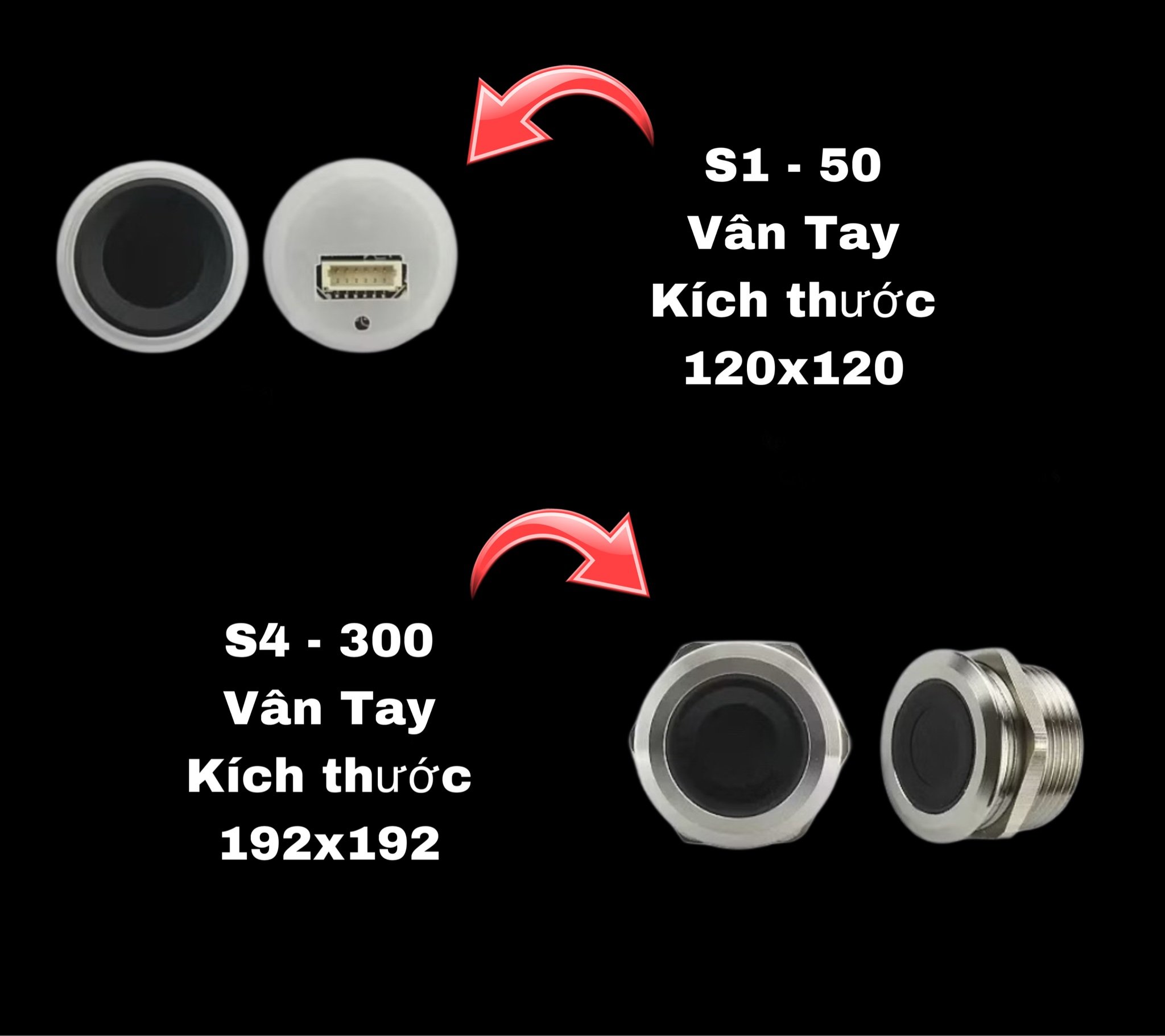

• Bản tiêu chuẩn: 100 vân tay

• Bản kim loại cao cấp: 300 vân tay

• Thẻ IC: tối đa 1999 thẻ người dùng

• Quản trị viên:

  • Tối đa 10 vân tay admin

  • Tối đa 1 thẻ admin

3. Phương thức mở khóa

✔ Vân tay
✔ Thẻ IC
✔ NFC điện thoại (cần bật NFC)

4. Tính năng nổi bật

• Không mất dữ liệu khi mất điện

• Hỗ trợ rơle phụ số 3 (nguồn cấp riêng)

• Có chế độ thường mở (NO) và thường đóng (NC)

• Dòng tải tối đa rơle: 10A (không sử dụng quá tải)

II. KHÔI PHỤC CÀI ĐẶT GỐC

1. Cấp nguồn cho thiết bị

2. Nhấn giữ Nút Cài đặt khoảng 10 giây

3. Đèn đỏ sáng + còi kêu

4. Thả nút → nghe 3 tiếng bíp

✔ Hoàn tất reset

⚠ Sau reset:

• Xóa toàn bộ vân tay & thẻ

• Thiết bị vào chế độ demo (mọi vân tay/thẻ đều kích hoạt được)

III. CÀI ĐẶT VÂN TAY

1. Thêm vân tay quản trị viên (Admin)

(Tối đa 10 admin)

Cách thêm admin đầu tiên:

1. Ở trạng thái mới reset

2. Nhấn giữ ngón tay 5 giây

3. Đèn vàng sáng → thả tay

4. Nhấn cùng ngón tay 4 lần liên tiếp

5. Đèn xanh sáng 1 giây → thành công

🔴 Đèn đỏ: lỗi, nhập lại

💡 Nên quét nhiều góc cạnh của ngón tay để tăng độ nhận diện.

2. Thêm admin tiếp theo

1. Xác minh bằng admin đã có

2. Nhấn giữ 5 giây đến khi đèn vàng sáng

3. Thực hiện như quy trình trên

3. Thêm vân tay người dùng thường

1. Xác minh admin

2. Giữ tay 10 giây

3. Đèn vàng → đèn hồng sáng

4. Thả tay

5. Nhấn 4 lần để đăng ký

4. Xóa toàn bộ vân tay

Giữ vân tay admin 20 giây
→ Đèn vàng + hồng sáng
→ Nhấn lại bất kỳ ngón tay nào
→ Đèn xanh sáng 1 giây

✔ Xóa toàn bộ vân tay
✔ Trở về chế độ mặc định

5. Xóa toàn bộ vân tay người dùng thường

Giữ admin 25 giây
→ Nhấn xác nhận
→ Xóa toàn bộ user
→ Admin vẫn giữ nguyên

IV. CÀI ĐẶT CHẾ ĐỘ RƠLE

Mặc định: Chế độ 3

Cách chọn chế độ:

1. Bật nguồn

2. Nhấn nút Cài đặt 1 lần

3. Đèn xanh lam nhấp nháy

4. Số lần nhấp nháy = số chế độ

5. Nhấn tiếp để chuyển từ 1 → 11

Thiết bị tự lưu chế độ.

V. 11 CHẾ ĐỘ HOẠT ĐỘNG

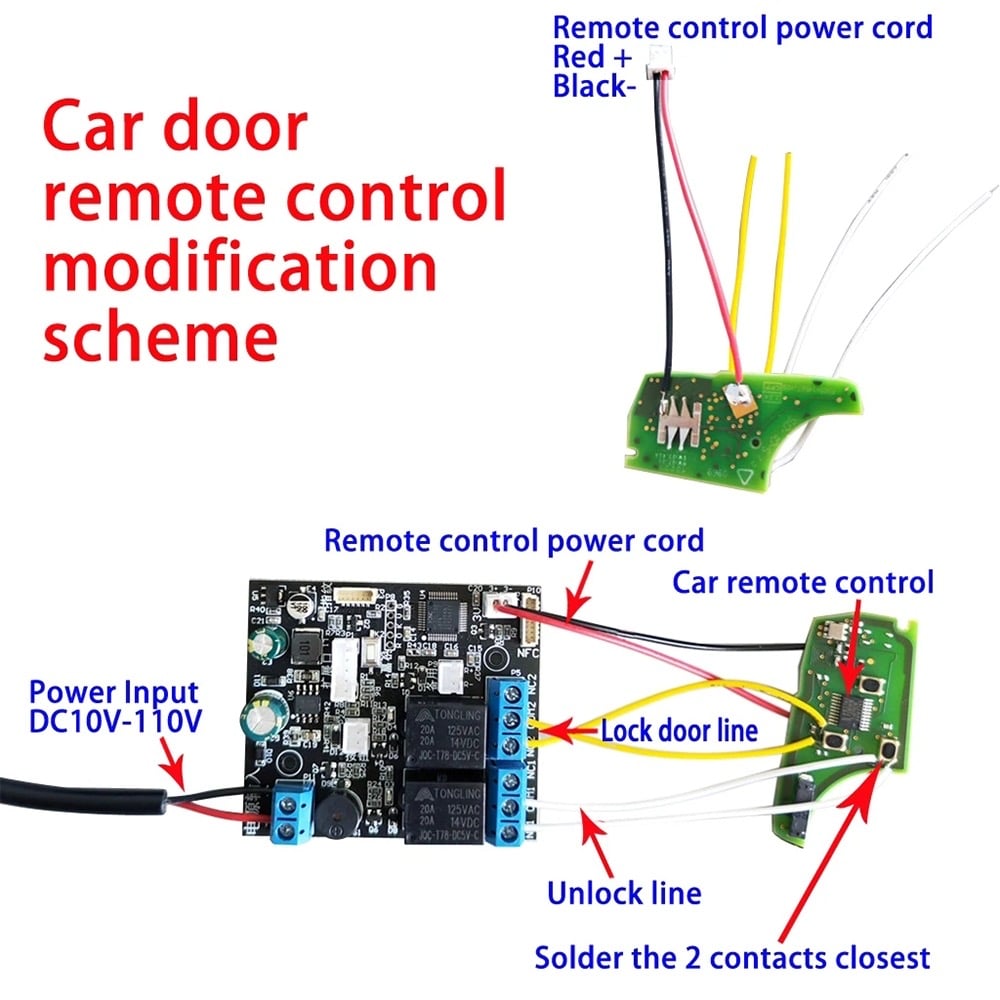

Chế độ 1 (nhấp nháy 1 lần)

Điều khiển khóa cửa ô tô 1
Rơle 1 và 2 hoạt động theo trình tự, có xuất 3V.

Chế độ 2 (2 lần)

Khởi động xe / xe nâng 1 nút

Chế độ 3 (3 lần – mặc định)

Khóa điện + khóa yên xe điện

Chế độ 4 (4 lần)

Khóa điện + khóa yên + cốp

Chế độ 5 (5 lần)

Khóa điện + đèn pha + khóa yên

Chế độ 6 (6 lần)

Rơle 1 & 2 kích cùng lúc 0.5 giây

Chế độ 7 (7 lần)

Rơle 1 & 2 tự khóa song song

Chế độ 8 (8 lần)

Điều khiển cửa ô tô 2 + cốp
(Hỗ trợ giữ
